中介者模式 ​

概述 ​

一般来书，同事类之间的关系是比较复杂的，多个同事类之间互相关联时，它们之间的关系会呈现为复杂的网状结构，这是一种过度耦合的架构，即不利于类的复用，也不稳定。

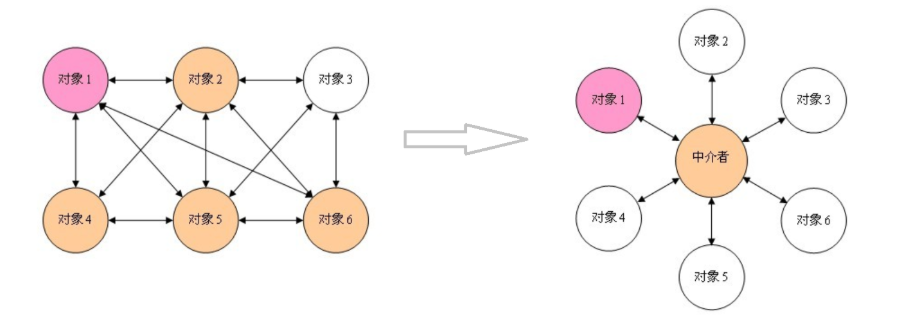

例如：如左下图，有六个同事类对象，假如对象1发生变化，那么将会有4个对象收到影响，如果对象2发生变化，那么将会有5个对象收到影响。也就是说，同事类之间直接关联的设计是不好的

如果引入了中介者模式，那么同事类之间的关系将变为星型结构，从下右图中可以看到，任何一个类发生变动，指挥影响类本身以及中介者，这样就缩小了系统的耦合。一个好的设计，必定不会把所有的对象关系处理逻辑封装在本类中，而是使用一个专门的类来管理那些不属于自己的行为

image-20221127215452622

定义 ​

又叫调停模式，定义一个中介角色来封装一些列对象之间的交互，使原有对象之间的耦合松散，且可以独立的改变它们之间的交互

结构 ​

中介者模式包含以下主要角色

  • 抽象中介者（Mediator）角色：它是中介者的接口，提供了同事对象注册与转发同事对象信息的抽象方法
  • 具体中介者（ConcreteMediator）角色：实现中介者接口，定义一个List来管理同事对象，协调各个同事角色之间的交互关系，因此它依赖于同事角色
  • 抽象同事类（Colleague）角色：定义同事类的接口，保存中介者对象，提供同事对象交互的抽象方法，实现所有相互影响的同事类的公共功能
  • 具体同事类（Concrete Colleague）角色：是抽象同事类的实现者，当需要与其他同时对象交互时，由中介者对象负责后续的交互

案例 ​

【例】租房：现在租房基本都是通过房屋中介，房主将房屋托管给党务中介，而租房者从房屋中介获取房屋信息。房屋中介充当租房者与房屋所有者之间的中介者。其UML类图如下

image-20221127223750479

代码 ​

抽象中介者 ​

java
package com.huangjiliang.design.heima.behavior.mediation;

/**
 * @author 黄继良
 * @date 2022/11/27
 * @describe 抽象中介者
 */
public abstract class Mediator {

    /**
     * 申明一个联络方法
     * @param message
     * @param person
     */
    public abstract void contact(String message, Person person);
}

具体中介者 ​

java
package com.huangjiliang.design.heima.behavior.mediation;

/**
 * @author 黄继良
 * @date 2022/11/27
 * @describe 具体中介者【中介机构】
 */
public class MediatorStructure extends Mediator{
    private HouseOwner houseOwner;
    private Tenant tenant;

    public HouseOwner getHouseOwner() {
        return houseOwner;
    }

    public void setHouseOwner(HouseOwner houseOwner) {
        this.houseOwner = houseOwner;
    }

    public Tenant getTenant() {
        return tenant;
    }

    public void setTenant(Tenant tenant) {
        this.tenant = tenant;
    }

    @Override
    public void contact(String message, Person person) {
        // 如果是房东，则是房客获取信息
        if (person == houseOwner) {
            tenant.getMessage(message);
            // 如果是房客，则是房东获取信息
        } else {
            houseOwner.getMessage(message);
        }
    }
}

抽象同事类 ​

java
package com.huangjiliang.design.heima.behavior.mediation;

/**
 * @author 黄继良
 * @date 2022/11/27
 * @describe 抽象同事类
 */
public abstract class Person {

    protected String name;
    protected Mediator mediator;

    public Person(String name, Mediator mediator) {
        this.name = name;
        this.mediator = mediator;
    }
}

具体同事类 ​

java
package com.huangjiliang.design.heima.behavior.mediation;

/**
 * @author 黄继良
 * @date 2022/11/27
 * @describe 具体同事类【房屋所有者】
 */
public class HouseOwner extends Person{

    public HouseOwner(String name, Mediator mediator) {
        super(name, mediator);
    }

    /**
     * 与中介者联系
     * @param message
     */
    public void contact(String message) {
        mediator.contact(message, this);
    }

    /**
     * 获取细腻些
     * @param message
     */
    public void getMessage(String message) {
        System.out.println("房主" + name + "获取到的信息：" + message);
    }
}

package com.huangjiliang.design.heima.behavior.mediation;

/**
 * @author 黄继良
 * @date 2022/11/27
 * @describe 具体同事类【房客】
 */
public class Tenant extends Person{
    public Tenant(String name, Mediator mediator) {
        super(name, mediator);
    }

    /**
     * 与中介者联系
     * @param message
     */
    public void contact(String message) {
        mediator.contact(message, this);
    }

    /**
     * 获取细腻些
     * @param message
     */
    public void getMessage(String message) {
        System.out.println("房客" + name + "获取到的信息：" + message);
    }
}

客户端 ​

java
package com.huangjiliang.design.heima.behavior.mediation;

import java.nio.charset.MalformedInputException;

/**
 * @author 黄继良
 * @date 2022/11/27
 * @describe 演示客户端
 */
public class Client {
    public static void main(String[] args) {
        MediatorStructure mediatorStructure = new MediatorStructure();
        HouseOwner houseOwner = new HouseOwner("张三", mediatorStructure);
        Tenant tenant = new Tenant("李四", mediatorStructure);

        mediatorStructure.setTenant(tenant);
        mediatorStructure.setHouseOwner(houseOwner);

        tenant.contact("需要租一房一厅房子");
        houseOwner.contact("有两房一厅房子出租");

    }
}

优缺点 ​

优点 ​

  • 松散耦合：中介者模式通过把多个同事对象之间的封装到中介者对象里面，从而使得同事对象之间松散耦合，基本上可以做到互补依赖。这样依赖，同事对象就可以独立地变化和复用，而不在像以前那样“牵一发而动全身”

  • 集中控制交互：多个同事对象的交互，被封装在中介者对象里面集中管理，使得这些交互行为发生变化的时候，只需要修改中介者对象就可以了，当然如果是已经做好了系统，那么扩展中介者对象，而各个同事类就不需要做出修改

  • 一对多关联转变为一对一的关联：没有使用中介者模式的时候，同事对象之间的关系通常是一对多的，引入中介者对象模式之后，中介者对象和同事对象的关系通常变成双向的一对一，这会让对象的关系更容易理解和实现

缺点 ​

当同事类太多时，中介者的职责将会很大，它会变得复杂而庞大，以至于系统难以维护

使用场景 ​

  • 系统中对象之间存在复杂的引用关系，系统结构混乱且难以理解
  • 当想要创建一个运行于多个类之间的对象，又不想生成新的子类时
